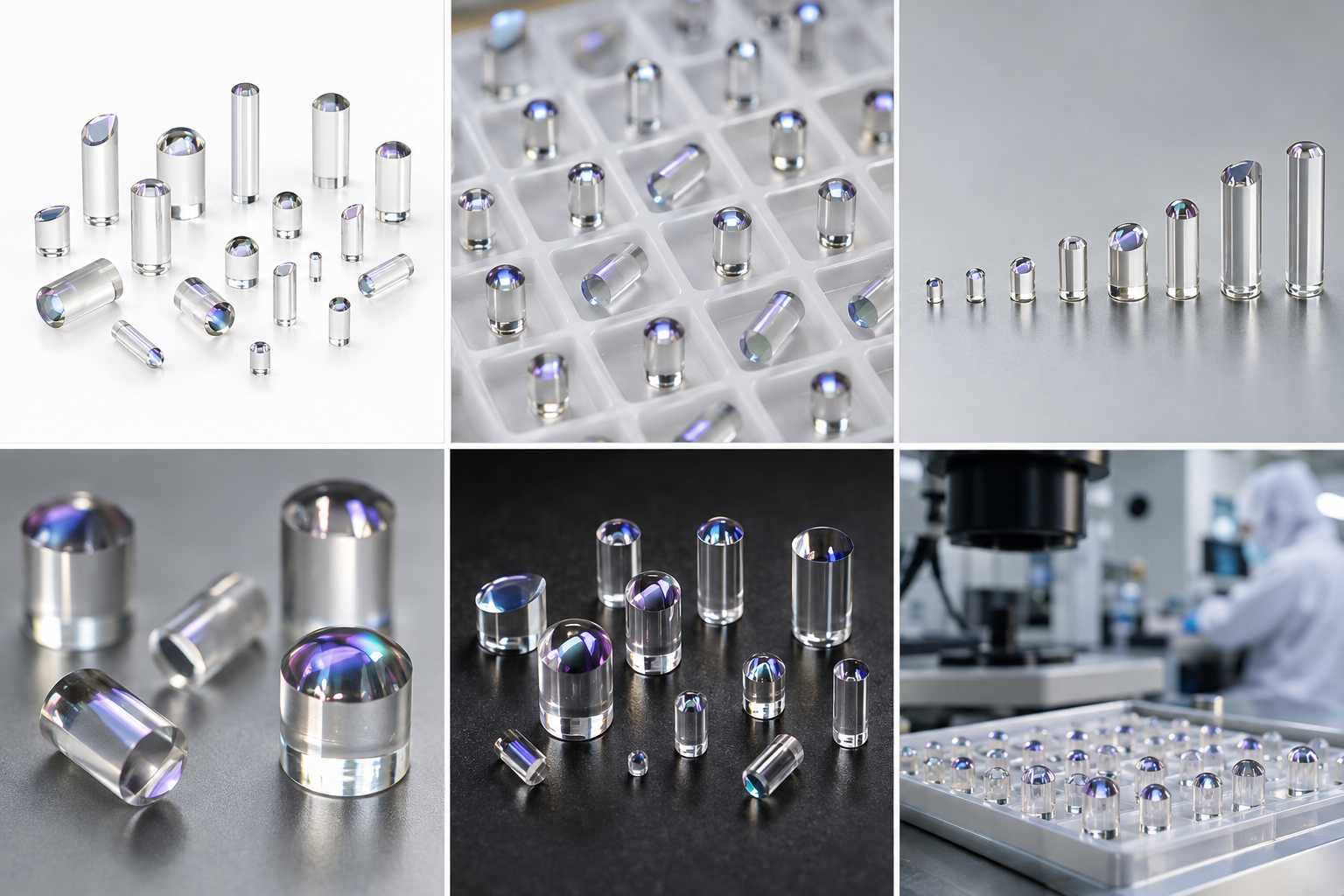

激埃特光电提供 C-Lens 微型精密光学元件定制，可用于光纤准直、光纤耦合、光通信及激光光路，可根据图纸、规格和应用要求评估尺寸、曲率及 AR 镀膜方案。

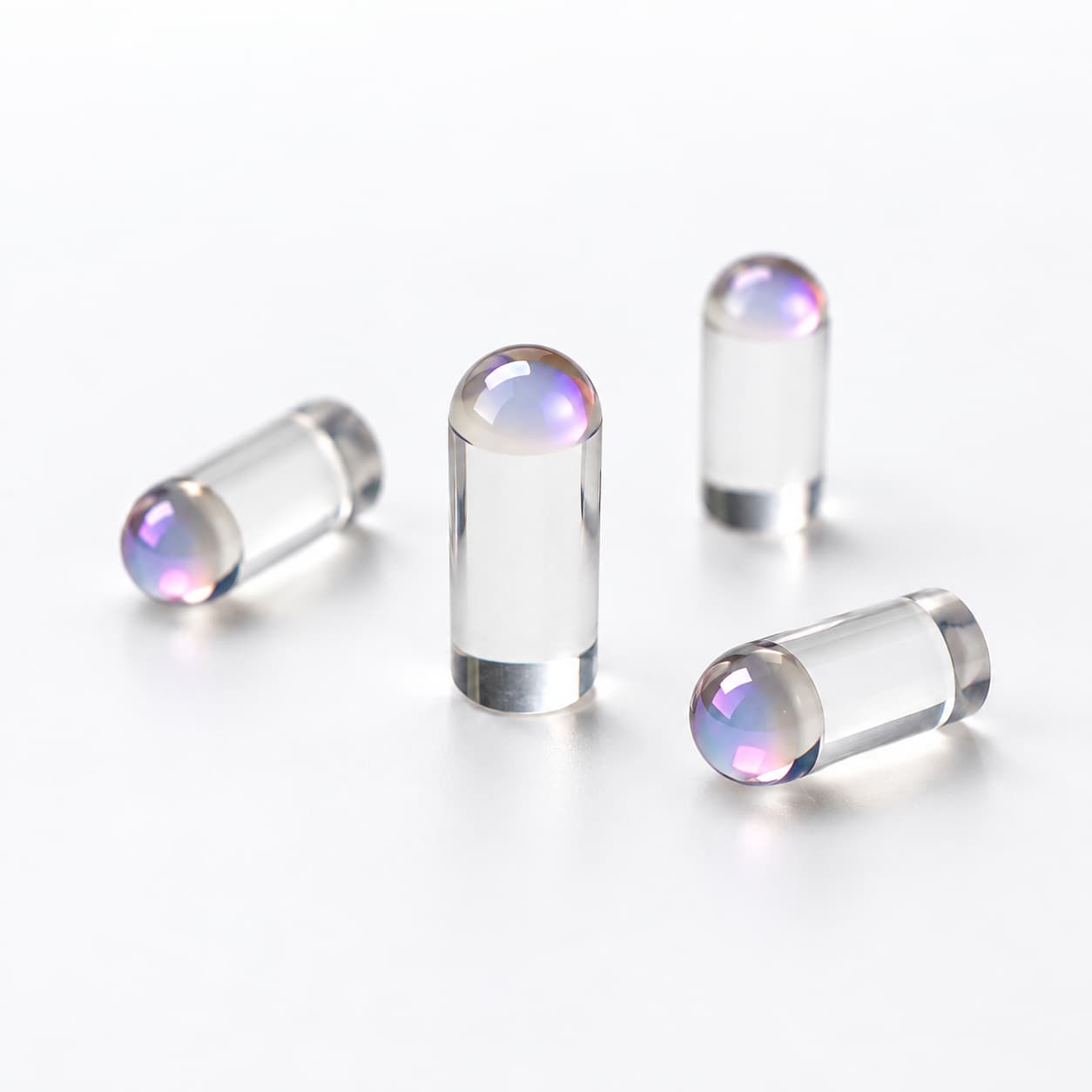

C-Lens 是一种用于光纤准直、光纤耦合及光通信组件的微型精密光学元件。 典型结构采用圆柱形光学本体，通过精密球面实现光束控制， 另一端可根据系统设计采用平面或斜角结构。
激埃特可根据图纸、光学规格或现有样品，对 C-Lens 的几何结构、 光学材料、工作波长、AR 镀膜及检测要求进行项目级评估。

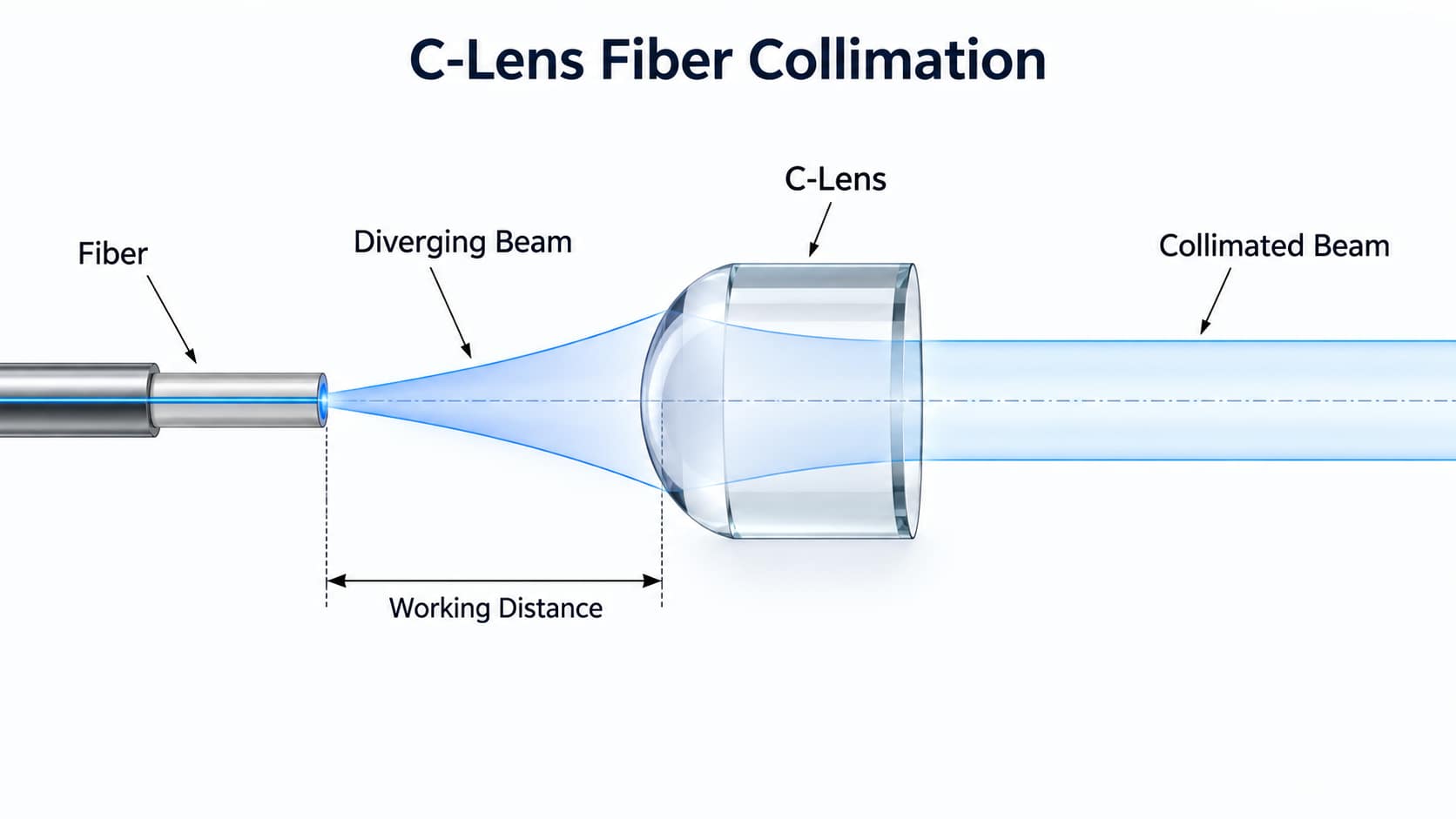

光纤输出光通常具有一定发散角。C-Lens 可以利用光学曲面和材料折射作用， 对光纤输出光束进行准直；反向使用时，也可用于将自由空间光束耦合进入光纤。
实际工作距离、光束尺寸及耦合状态并不是由某一个参数单独决定， 而与透镜曲率、长度、材料折射率、工作波长、光纤参数以及装配间距等因素共同相关。

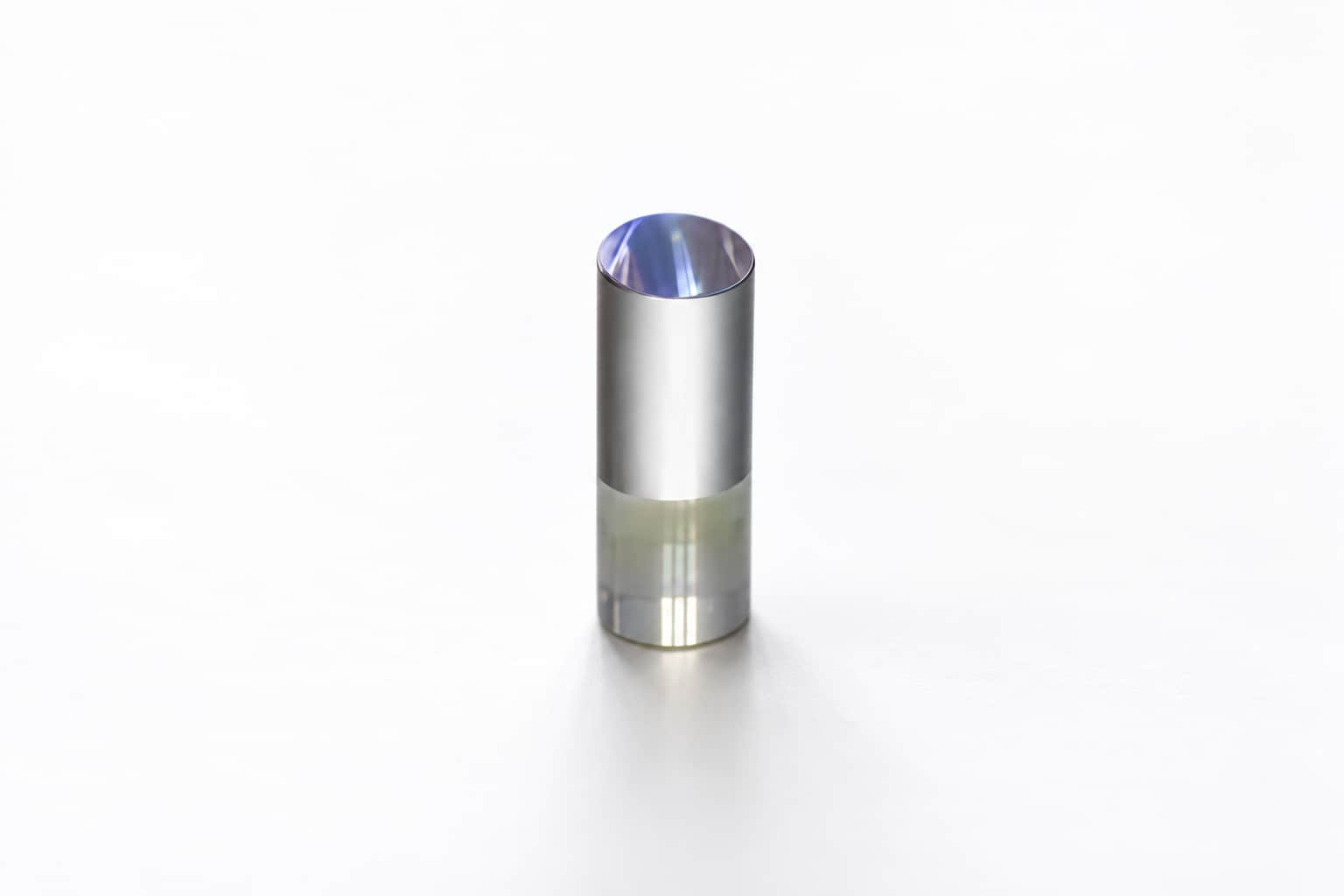

适用于空间受限的光纤器件、光通信模块及微型光路。

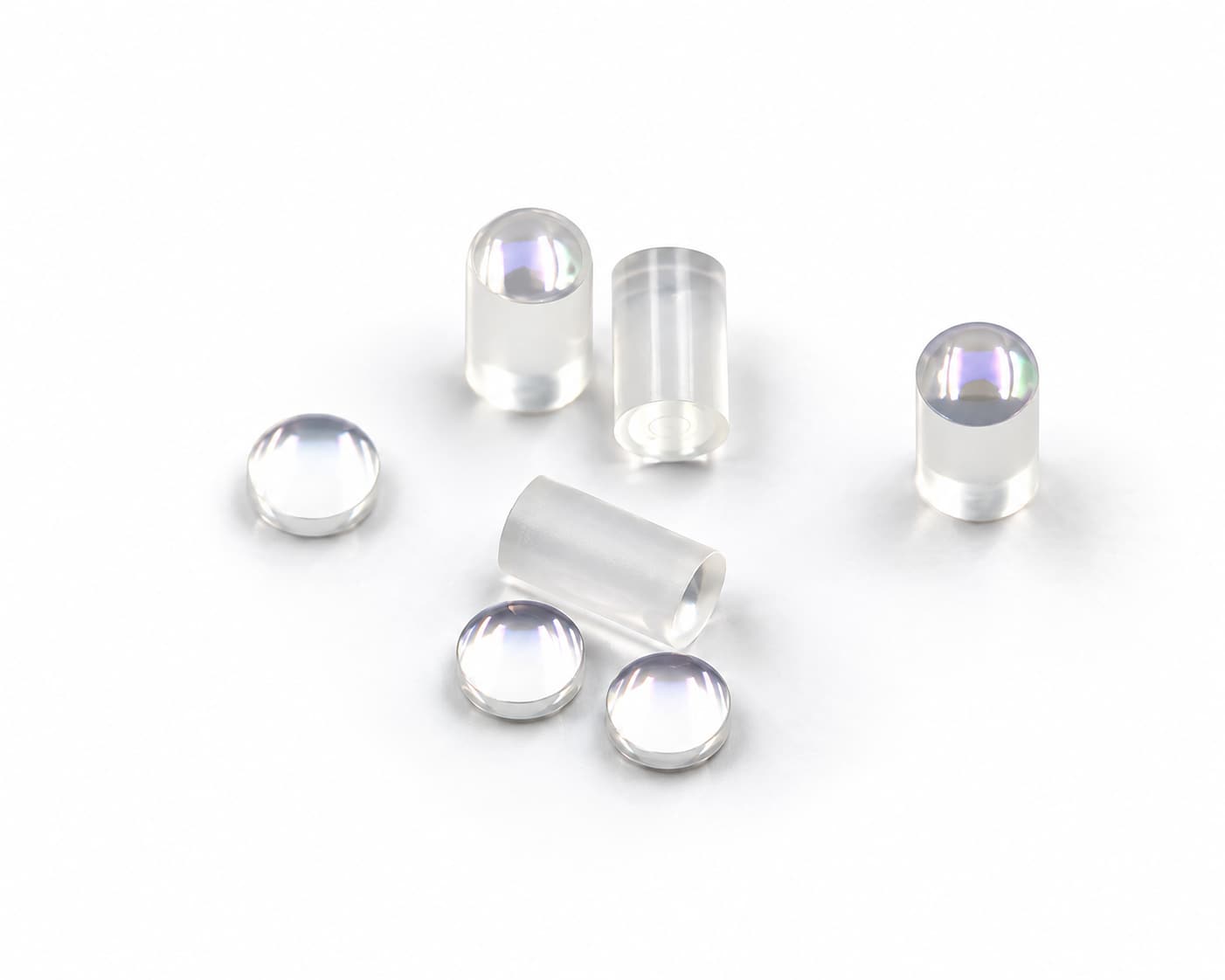

球面曲率可根据光束参数、工作距离和系统光路进行设计。
端面结构可根据装配方式、光路和反射控制要求确定。

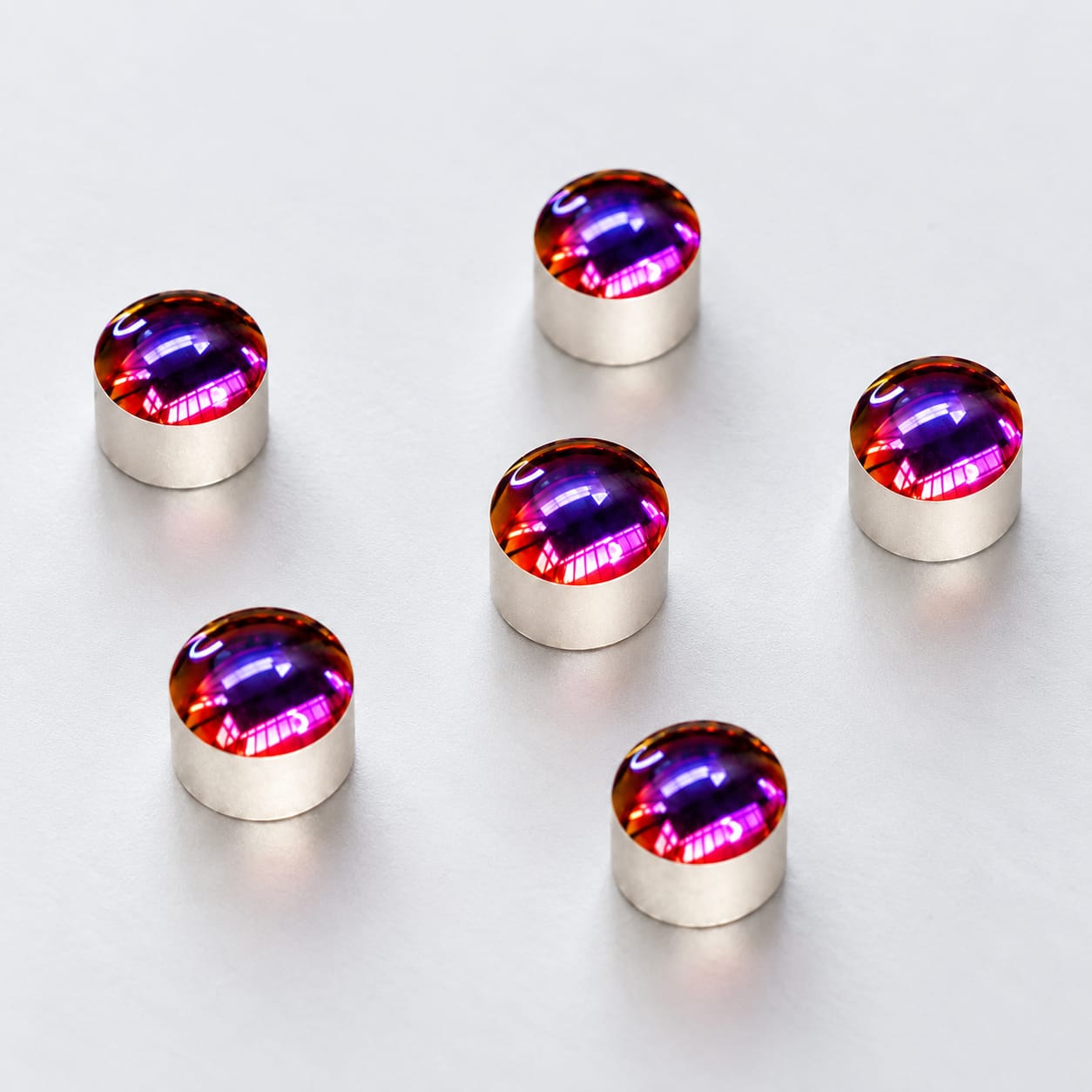

可根据工作波长、入射条件及光学系统要求评估增透膜设计。

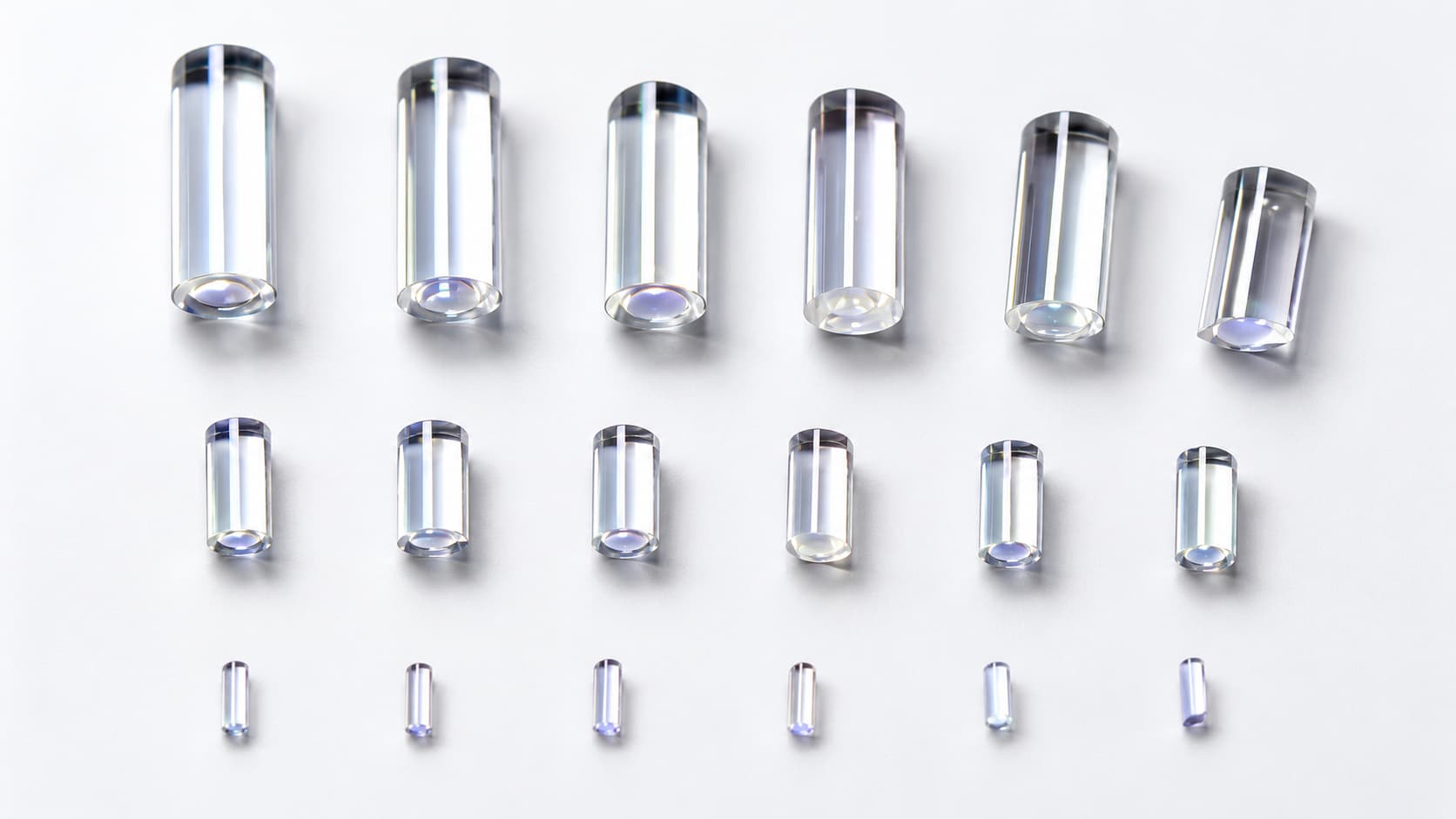

C-Lens 采用紧凑型微型光学结构，可用于光纤准直、光耦合及光通信组件。 外径、长度、楔角、表面要求及 AR 镀膜等参数可结合具体光路和应用要求进行选择或定制。
| 参数 | 规格 | 单位 |
|---|---|---|
| 典型外径 Typical Diameter | 1.0 或 1.8 +0.005 / -0.01 | mm |
| 长度公差 Length Tolerance | < ±0.04 | mm |
| 典型楔角 Typical Wedge Angle | 0°、6°、8°、9°、12° | ° |
| 角度公差 Angle Tolerance | ±0.5 | ° |
| 面形 Surface Figure | < λ/4 | — |
| 最大承受功率 Max. Power Handling | < 600 | mW |
| 表面质量 Surface Quality | 优于 20/10，N ≤ 2 | Scratch / Dig |
| AR 增透镀膜 AR Coating | R < 0.25% @ λ ± 40 nm 或 1250–1650 nm | — |
对于定制 C-Lens，外径 D、总长度 L、球面曲率半径 R 和端面角度 θ 是常见的几何定义参数。
这些参数不仅影响零件的机械配合，也会影响工作距离、 光束尺寸以及光纤和自由空间光路之间的耦合状态。
如果已有光学设计图纸，建议直接提供完整尺寸、 曲率、端面角度及公差要求进行制造可行性评估。

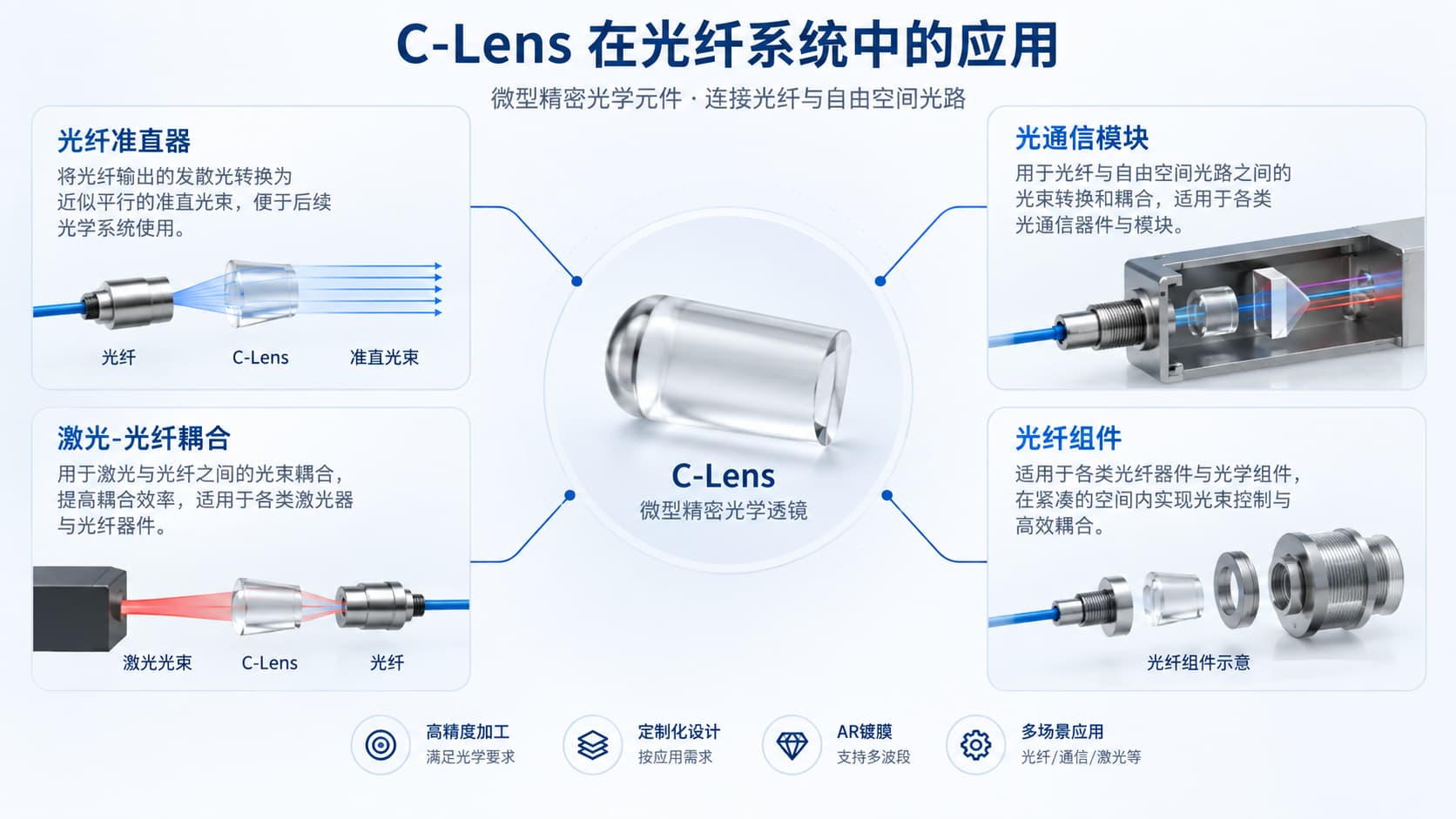

将光纤输出的发散光转换为适合自由空间传输的准直或近准直光束。
用于光纤与自由空间光学元件之间的光束转换和耦合。
用于激光与光纤之间的光束传递、准直及耦合光路。
适用于对体积、工作距离、光束尺寸和装配空间有要求的微型光路。
C-Lens 同时涉及微型几何结构和光学表面质量。 激埃特可根据图纸、样品、材料、尺寸、光学要求、 镀膜条件及检测标准，对具体项目进行制造可行性评估。
根据具体零件要求，制造流程可涉及材料准备、成形、 研磨、精磨、光学抛光、清洗、几何加工、光学镀膜以及检测。 实际加工和检测路线以具体产品规格为准。
如果已有 C-Lens 图纸、现有样品或光纤准直方案， 可提供工作波长、光纤参数、外径、长度、曲率、 工作距离、镀膜及数量要求，由激埃特进行项目评估。
联系激埃特
