荧光显微镜滤光片应用：激发、发射与二向色镜该怎么匹配

做荧光显微镜滤光片替换时，一个很常见的思路是：原来那片是什么型号，就找一个尺寸相同、波长接近的产品换上去。

机械尺寸当然要对得上，但对荧光成像来说，这一步只是开始。

真正决定成像效果的，是激发滤光片、二向色镜和发射滤光片能不能与所用荧光染料、光源和探测器构成一套彼此配合的光谱系统。曲线上看起来只差几个纳米，装进实际光路之后，信号强度、背景和对比度都可能跟着变。

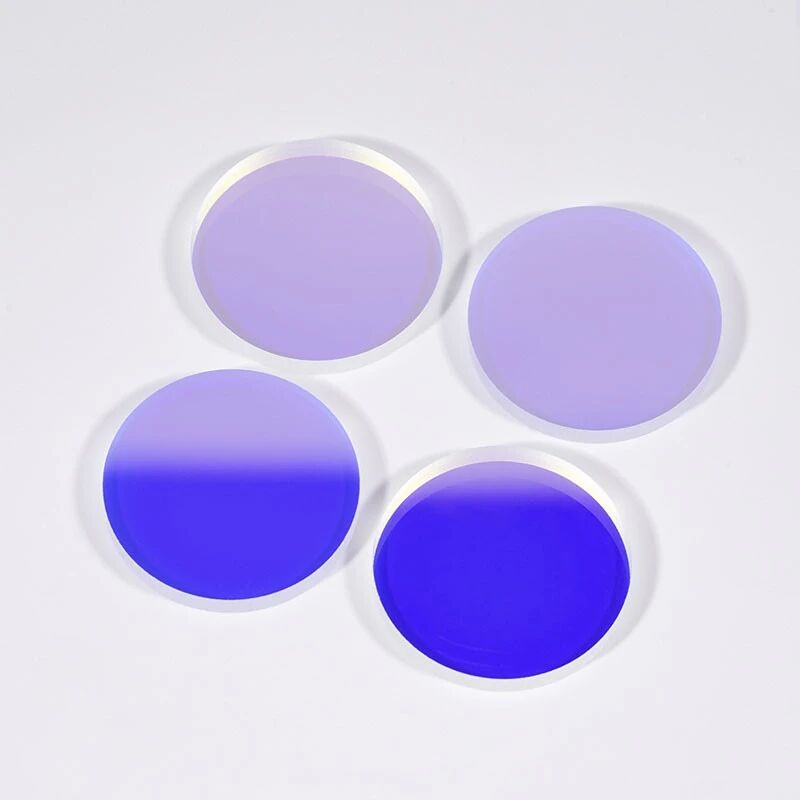

SP490短波通滤光片

一套荧光滤光片，是三片在配合

典型落射式荧光显微镜的滤光系统通常由三部分组成：激发滤光片、二向色镜、发射滤光片。

激发滤光片从光源中选出能够有效激发目标荧光物质的波段；二向色镜按照设计规定的入射角工作（显微滤光块中常见的设计条件之一是45°），把激发光反射向物镜和样品，同时让样品发出的较长波长荧光透射过去；发射滤光片再进一步阻挡残余激发光与杂散光，只把目标荧光送到目镜或相机。

所以选型时，只问"中心波长是多少"是不够的。

带通激发片和发射片要看通带位置、带宽、峰值透过率和截止范围；二向色镜则更关注反射区、透射区以及转换边的位置，能不能和前后两片配合上。

三片单独看参数都不差，组合起来却出现光谱重叠或截止不足，激发光就有机会泄漏进探测通道。荧光信号本身往往比激发光弱得多，一点残余激发光就足以把背景抬起来。

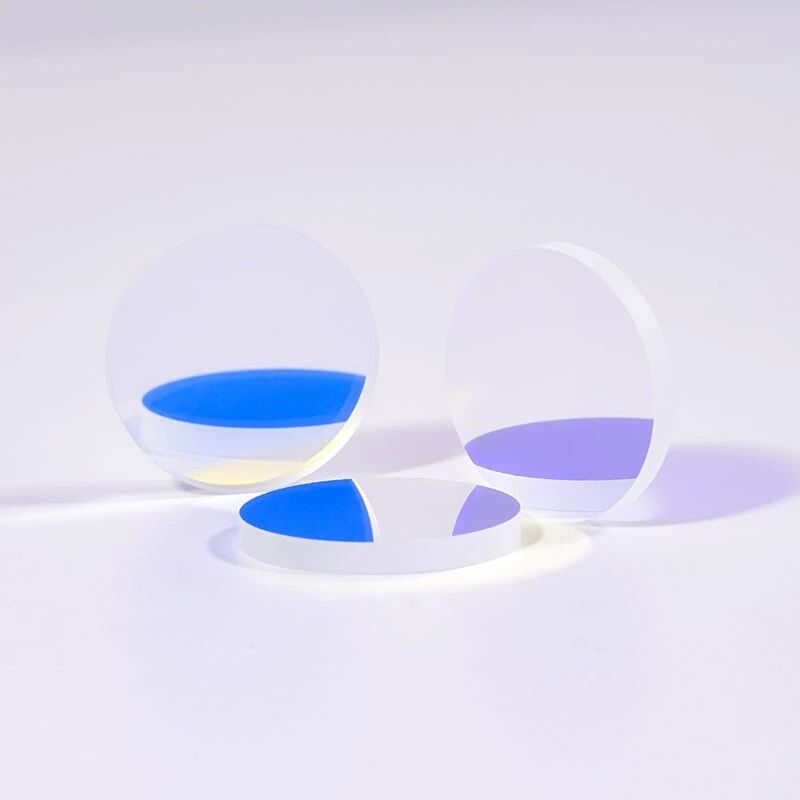

SP490短波通滤光片

尺寸对上了，不等于可以直接换

不少显微镜系统可以按原机滤光块或原滤光片型号去找相同、接近的规格。

常见结构里确实能看到 Ø25 mm 的圆形激发片、发射片，以及 25.5×36 mm、26×38 mm 一类的矩形二向色镜。但这些只是部分滤光块中比较常见的机械规格，不是行业统一标准。不同品牌、不同滤光块、不同设备代际，安装尺寸、厚度和固定方式都可能不一样。

替换时除了长宽或直径，最好一并确认：原片厚度、有效口径、安装方向、二向色镜的工作角度，以及滤光块内部有没有明确的空间限制。

滤光片滑块、转盘和滤光块本身，作用更多是保证多通道切换时机械位置稳定、可重复，它替代不了光谱匹配。安装角度、方向或位置有变化，成像结果仍然可能受影响。

最容易被忽略的，其实是入射角

对于干涉型荧光滤光片，检测报告上的那条曲线，是在特定测试条件下得到的，并不脱离使用条件独立存在。

当入射角从接近法线方向逐渐增大时，干涉带通滤光片的光谱特征通常会向短波方向移动；角度继续增大，还可能出现 s、p 偏振分量响应不一致的情况。具体偏移量取决于膜系设计，不同结构差别不小。

这也是为什么一片滤光片在检测仪上曲线正常，装进实际系统后表现却可能不同。

二向色镜本身就工作在非零入射角，设计条件必须与真实安装角度对应。而按近法向入射设计的带通片，也不应该为了"把波长调一调"随意倾斜使用——除非设计阶段就考虑过这种工作方式。

第一次打样时，比"峰值透过率能不能再高一点"更该先说清楚的，往往是实际 AOI、光束角度范围，以及滤片在系统中的具体位置。

判断质量，不能只看膜层"好不好"

制造质量确实会直接影响系统表现，但工程上得把"质量"拆成能测的指标。

比如：光谱边缘位置是否稳定、通带是否满足设计要求、截止区有没有泄漏、有效口径内膜层是否均匀，以及基底的表面质量、平行度、楔角和自身荧光能不能满足成像要求。

哪一项需要控制得更严，要看这片滤光片在系统中处于什么位置。高分辨率、多通道叠加成像时，楔角和光束偏折可能带来通道间的图像位置偏移；做弱荧光检测时，截止能力和基底自身荧光带来的背景更值得盯住。

所以"膜层覆盖越大越好""材料摸起来更好""某项参数越高产品就越好"这类说法，并不适合用来评价荧光显微镜滤光片。表面缺陷、膜层质量和光谱性能，也不是肉眼能判断的，还是要靠相应的光学检测和光谱测试。

定制之前，把这几项条件先说清楚

如果原设备已有成熟型号，按原规格找对应产品通常最快。

但若是新系统开发，或者原型号已经停产，只说"需要一片500 nm左右的荧光滤光片"，信息就太少了。

比较有效的沟通方式，是把荧光物质的激发/发射光谱、光源波段、探测器响应、滤片在光路中的位置、实际入射角，连同尺寸和厚度限制一起给出来。

激埃特光电的滤光片产品中已有用于荧光显微、荧光成像及相关光谱分离的型号，也可以按尺寸、材料和光谱要求做项目确认与定制。

荧光显微镜里的滤光片，不是三块独立的"有色玻璃"。需要设计和确认的，是从光源到样品、再从样品到探测器的整条光谱通道。这条链路理顺之后，再回头谈透过率、带宽和截止深度，很多选型问题反而变得清楚了。
