光学滤光片分类及参数

2018-06-21 admin1
光学滤光片,简单来说就是用来选取所需辐射波段的光学器件。基片多为玻璃或塑料等其他光学材料。光学滤光片产品主要按光谱波段、光谱特性、膜层材料、应用特点等方式分类。

1、按光谱波段区分滤光片:

通过光谱的长短(即光谱所处区域)把滤光片分为:紫外滤光片,可见光滤光片,近红外滤光片,红外滤光片,远红外滤光片。

光谱波长范围如下:

紫外滤光片180~400nm
可见光滤光片400~700nm
近红外滤光片700~3000nm
红外滤光片3000nm~10um以上

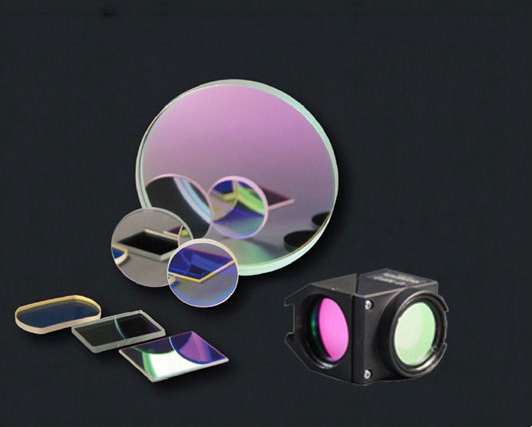

光学滤光片分类及参数
2、按光谱特性区分滤光片:

带通滤光片、截止滤光片、分光滤光片、中性密度滤光片、反射滤光片、负滤光片。
带通型:选定波段的光通过,通带以外的光截止。其光学指标主要是中心波长(CWL),半带宽(FWHM)。分为窄带和宽带。比如窄带808滤光片,NBF-808。

短波通型(又叫低波通):短于选定波长的光通过,长于该波长的光截止。 比如红外截止滤光片,IBG-650。

长波通型(又叫高波通):长于选定波长的光通过,短于该波长的光截止 比如红外透过滤光片,IPG-800。
滤光片
3、按膜层材料区分滤光片:

软膜滤光片、硬膜滤光片;

软膜滤光片主要用于生化分析仪当中;硬膜滤光片不仅指薄膜硬度方面,更重要的是它的激光损伤阈值,所以它广泛应用于激光系统当中。

4、滤光片相关名词解释:

中心波长(CWL): 滤光片在实际应用中所使用的波长,如光源主峰值是850nm led灯,那需求的中心波长就是850nm。

透过率(T):  假设光初始值为100%,通过滤光片后有所损耗了,通过评估得出只有85%了,那就可以把这个滤光片的光学透过率只有85%,简单讲就是损失了多少,大家都希望做所有事性损失越小越好。

峰值透过率(Tp)>85%:滤光片损耗后能够透过的最高值在85%以上。

半带宽(FWHM):  简单说就是最高透过率的1/2处所对应的波长,左右波长值相减,例如,峰值最好是90%,1/2就是45%,45%所对应的左右波长是800nm和850nm,那半带宽就是50nm。

截止率(Blocked): 截止区所对应的透过率.由于要想透过率达到0%,那是非常难的事情,要知道太阳可以让地下的树变成炭,只靠这薄薄的薄膜去掩盖一切是很难的,只能选择它透过率越小越好,就是不想要的光谱透过率越小越好。

截止波段:  可接受的不想要的波长最小区域。

介质硬膜(hard coating):  氧化物材料镀制(如Ta2O5,SiO2等)。

软膜:  除氧化物材料外,如氟化物(MgF2),硫化物,常用的金,银,铝之类。

增透膜(AR): 减反射膜,增加光的穿性,使光能量最有效的利用。

BBAR:  背面宽带增透膜。

高反(HR):  光通过某波长被返回或反射较多,如平时用的镜子。

高透(HT):  光通过某波长损失较少,如平时用的玻璃窗,就属于可见光高透。
