短波通滤光片加工定制参数

2018-06-27 admin1

产品介绍:

短波通滤光片:为满足CCD或CMOS等传感芯片的需求,让可见光最大限度的穿透,反红外区进行截止或反射,或是让任意波段的区域透射或截止,要确保在短波区有非常好的平坦度和高透过,要比长波通滤光片难度系数大。特别在应用于紫外光源领域的让紫光尽可能透过,让可见光和近红外线反射或截止并不是特别容易实现的产品。


  应用领域:紫外光源,手机摄像头,激光防护,热反射照明系统,荧光油墨激光成像。
滤光片
参数:

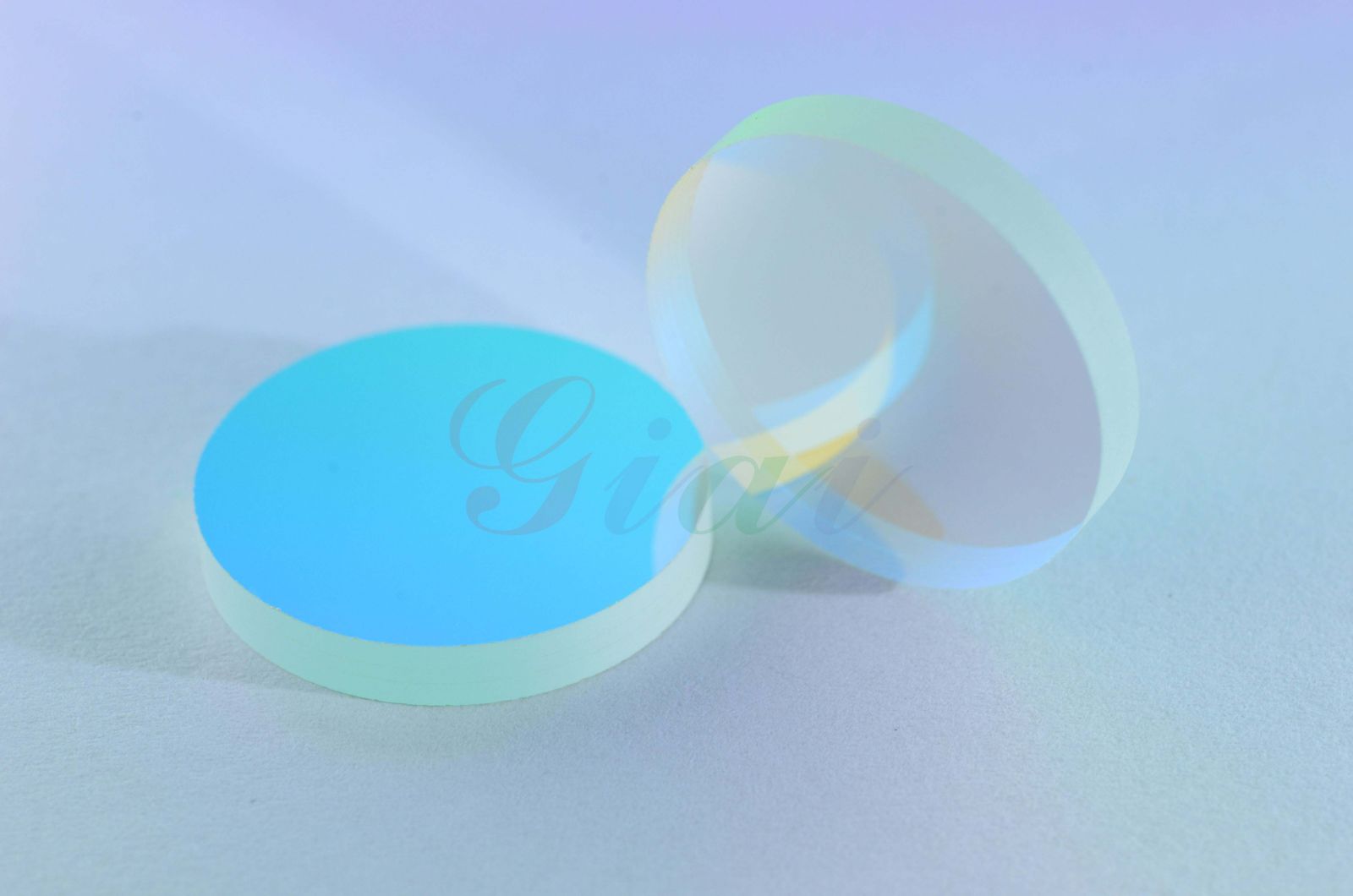

短波通滤光片
工艺方式 IAD多层介质硬膜、BBAR膜、金刚膜
波峰透过 T>85%
带外截止深度 OD2-OD4
截止过度带 <20nm
工作波段 200-1100nm
产品材质 光学级玻璃(K9,BK7,B270,D263T,石英玻璃,
圆形尺寸范围 &Oslash;3mm~&Oslash;110mm
方形尺寸范围 2*2mm~146*146mm
产品厚度 0.3-5.0mm
通光孔径 镀膜覆盖面大于95%有效面积
表面光洁度 国标三级,美军标40-20(划伤/麻点)
环境测试 MIL-STD-810F

滤光片
滤光片

  介质薄膜的短波通滤光片与长波通有着同样的特性,当入射角增加时,这些滤光片的起始波长和截止波长会向短波偏移。一般说来,当入射角从0°变化到45°时,中心波长会向短偏移大约10%。这个特性可以应用于需要微调起始波长或者截止波长的应用。

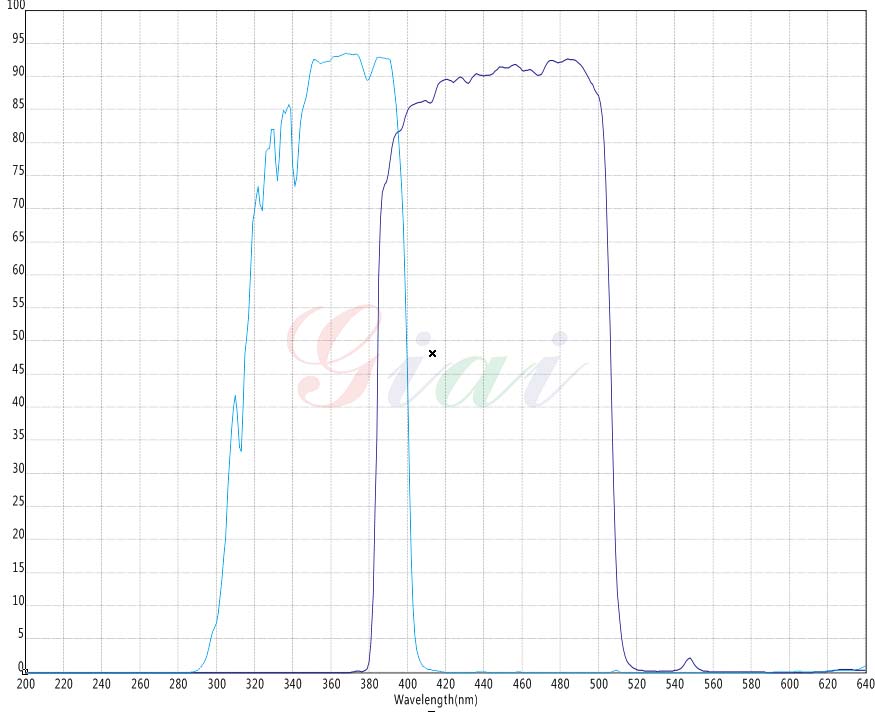

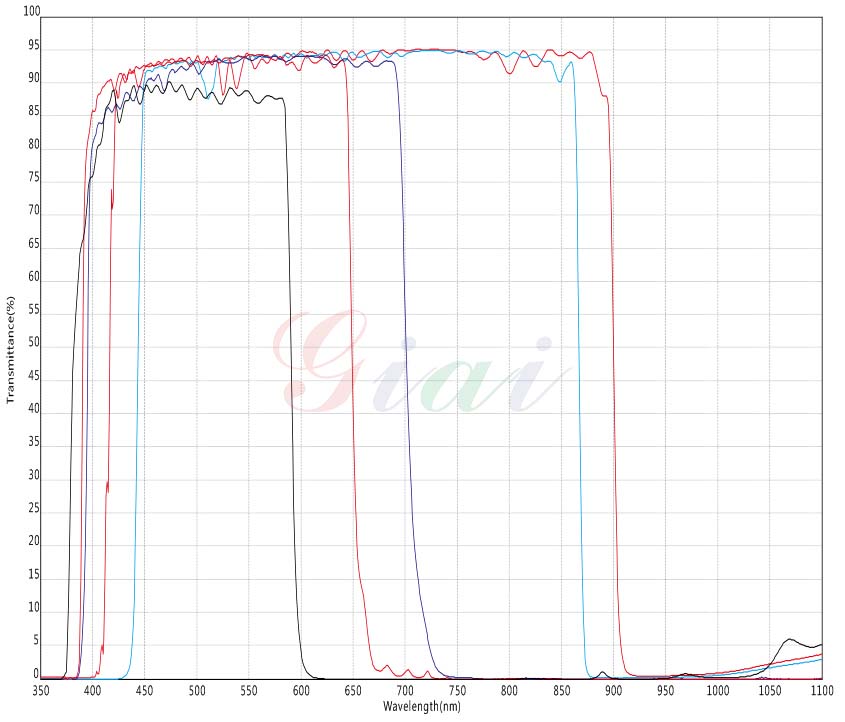

型号 应用 中心波长 截止过度带 截止深度 透过率
Giai-SP-400 紫外光源 420nm >20nm OD2-OD3 330-390nm@T>80%
Giai-SP-500 刑侦多波段光源 500nm >20nm OD2-OD3 400-490nm@T>85%
Giai-SP-630 激光防护眼镜 630nm >20nm OD2-OD3 400-620nm@T>90%
Giai-SP-650 高清相机 650nm >20nm OD2-OD3 400-640nm@T>94%
Giai-SP-700 广角镜头 700nm >20nm OD2-OD3 690-1100nm@T>95%
Giai-SP-900 票据检测 900nm >20nm OD2-OD3 890-1100nm@T>90%
