Giai长波通滤光片

2018-06-26 admin1

产品介绍:

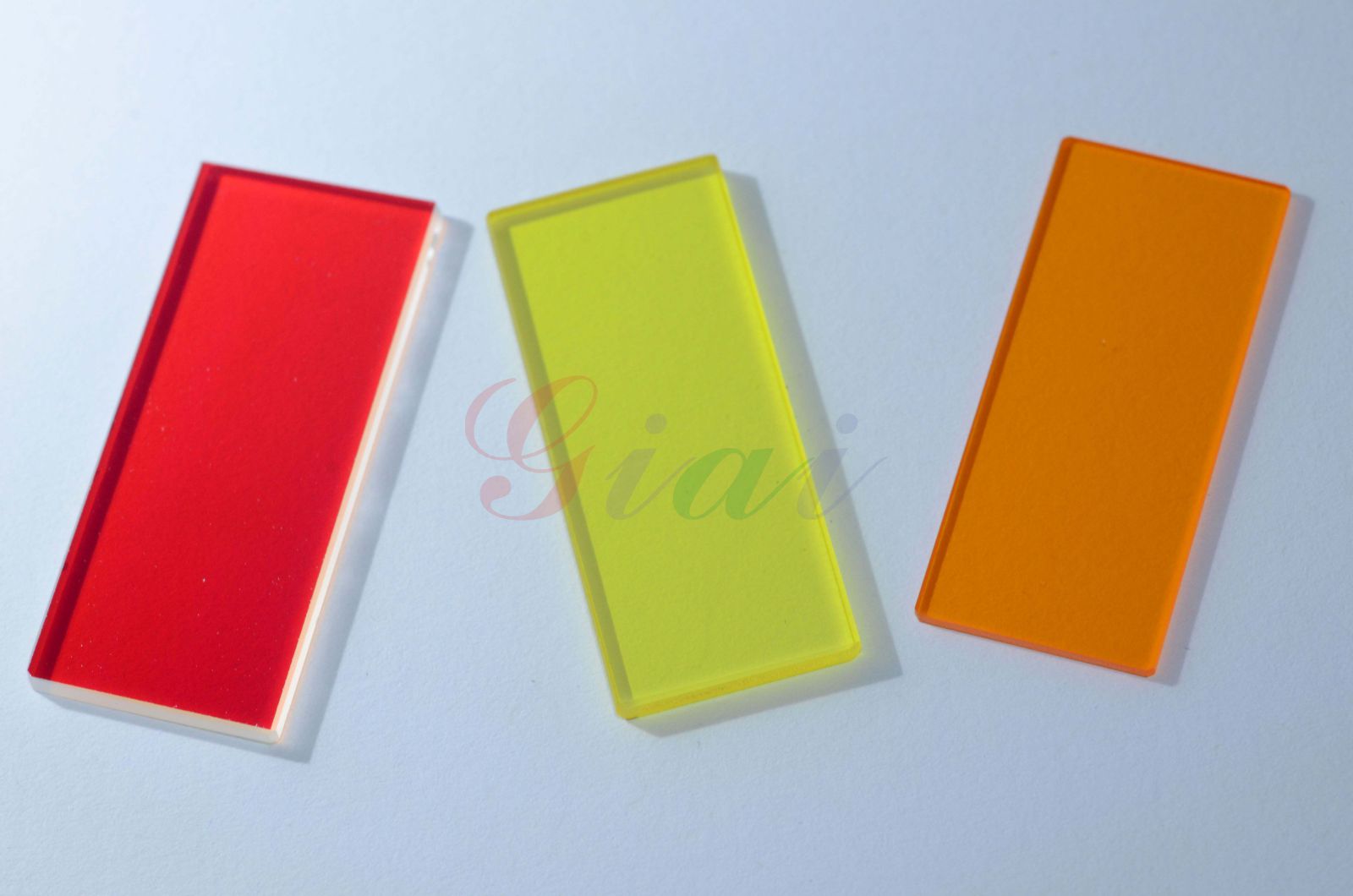

长波通滤光片
  激埃特giai长波通滤光片侧重根据客户需求,结合客户光源,定制高截止短波区,高穿透长波区的滤光片,从紫外到近红外波段任意可选择,透射与反射过渡带斜率小于20nm。采用优质的石英玻璃材质,真空沉积硬膜,膜层能经受火焰燃烧实验。

  常应用于:激光光子美容仪器,光学仪器,红外成像等领域。

滤光片

参数:

长波通滤光片
工艺方式 IAD多层介质硬膜
波峰透过 T>94%
带外截止深度 OD2-OD4
截止过度带 <20nm
工作波段 200-1100nm
产品材质 B270、D263T、石英玻璃、蓝宝石
圆形尺寸范围 Ø3mm~Ø110mm
方形尺寸范围 2*2mm~146*146mm
产品厚度 0.3-5.0mm
通光孔径 镀膜覆盖面大于95%有效面积
表面光洁度 国标三级,美军标40-20(划伤/麻点)
环境测试 MIL-STD-810F



  介质薄膜的长波通滤光片和有色滤光玻璃不同,当入射角增加时,这些滤光片的起始波长和截止波长会向短波偏移。一般说来,当入射角从0°变化到45°时,中心波长会向短偏移大约10%。这个特性可以应用于需要微调起始波长或者截止波长的应用。

滤光片



常规波长和尺寸以及应用领域

型号 应用 中心波长 截止过度带 截止深度 透过率
Giai-LP-420 荧光检测 420nm >20nm OD3-OD4 430-1100nm@T>94%
Giai-LP-430 光学美容仪 430nm >20nm OD3-OD4 440-1100nm@T>94%
Giai-LP-480 光学美容仪 480nm >20nm OD3-OD4 490-1100nm@T>94%
Giai-LP-560 光学美容仪 560nm >20nm OD3-OD4 570-1100nm@T>94%
Giai-LP-590 光学美容仪 590nm >20nm OD3-OD4 600-1100nm@T>94%
Giai-LP-640 光学美容仪 640nm >20nm OD3-OD4 650-1100nm@T>94%
Giai-LP-690 光学美容仪 690nm >20nm OD3-OD4 700-1100nm@T>94%
Giai-LP-720 红外成像 720nm >20nm OD3-OD4 730-1100nm@T>94%
Giai-LP-800 夜视仪 800nm >20nm OD3-OD4 810-1100nm@T>94%
Giai-LP-830 夜视仪 830nm >20nm OD3-OD4 840-1100nm@T>94%
Giai-LP-880 防红爆相机 880nm >20nm OD3-OD4 890-1100nm@T>94%
